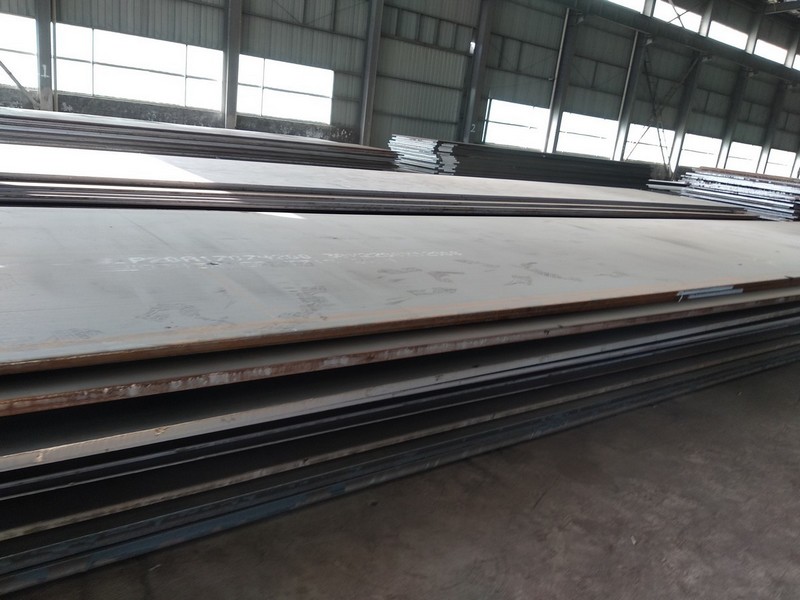

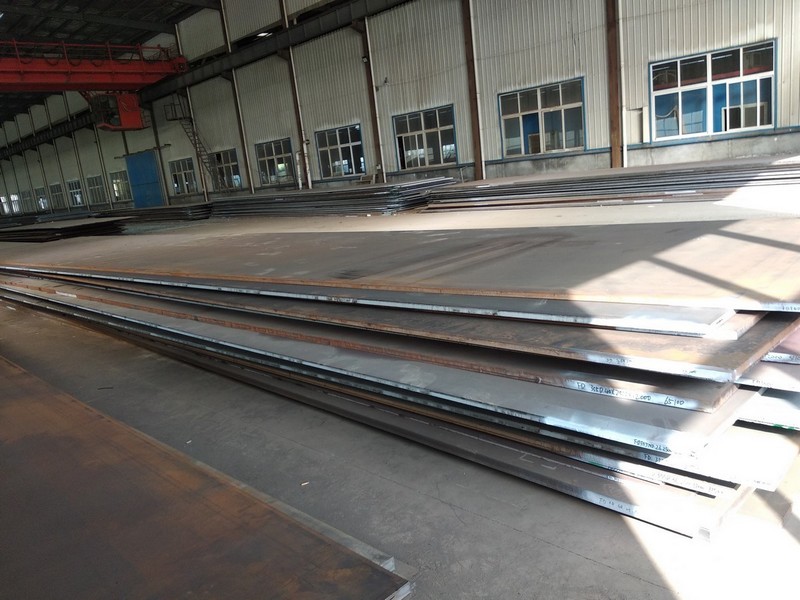

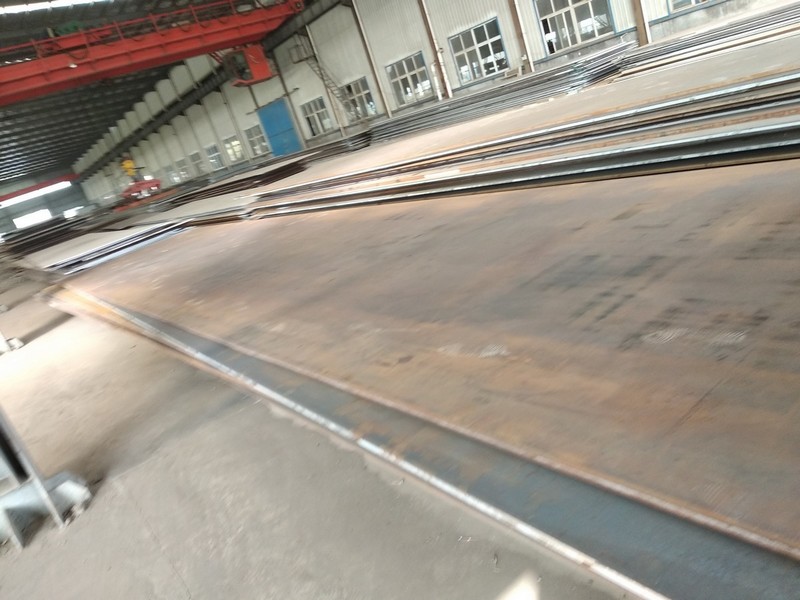

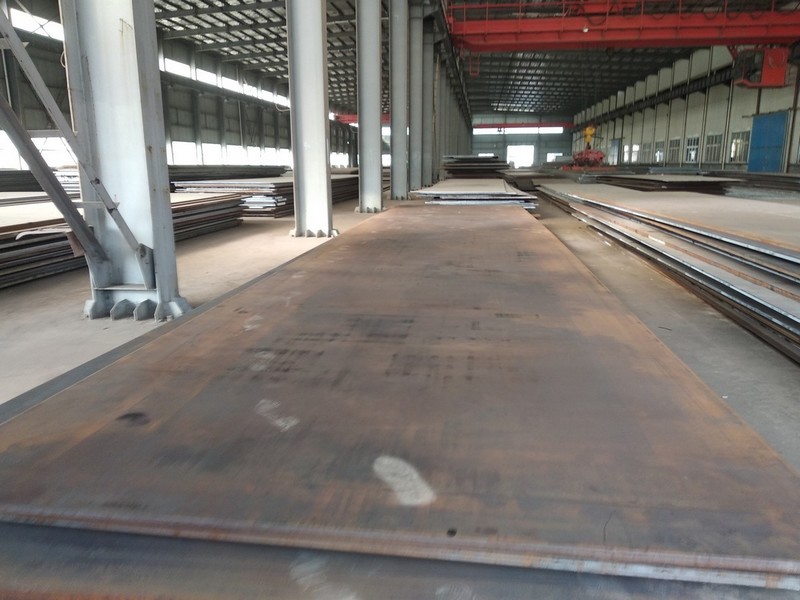

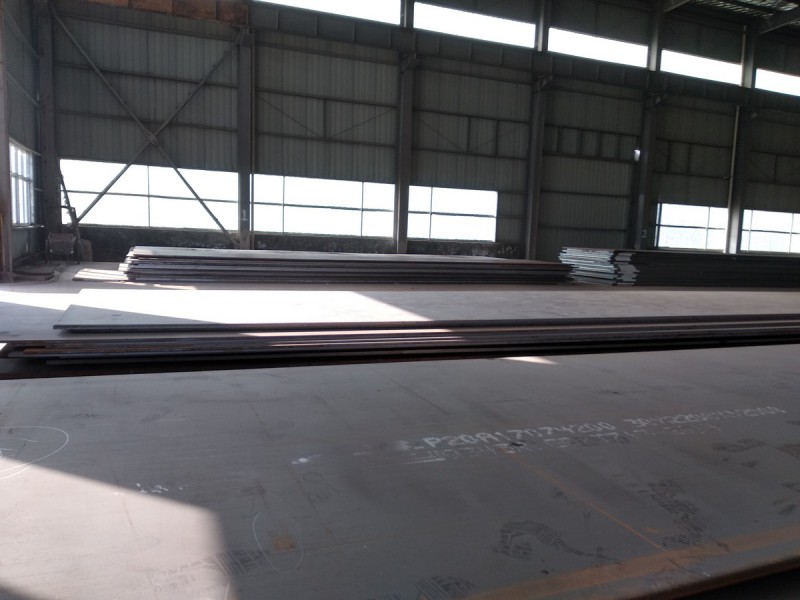

舞钢SA387Gr11CL2钢板/SA387Gr22CL2美标钢板
产品描述：
1、SA387按所含的合金元素分为如下几个等级：
|
级别 |
公称含铬量,% |
公称含钼量,% |
|
2 |
0.50 |
0.50 |
|
12 |
1.00 |
0.50 |
|
11 |
1.25 |
0.50 |
|
22,22L |
2.25 |
1.00 |
|
21,21L |
3.00 |
1.00 |
|
5 |
5.00 |
0.50 |
|
9 |
9.00 |
1.00 |
|
91 |
9.00 |
1.00 |
1.1 除21L、22L和91级外，每个级别的钢板按其热处理不同而有如拉伸性能表所示的两个抗拉强度类别。在退货状态下这些级别的钢板适用于1类。21L和22L级也适用于类钢，而91级别钢板也适用于第2类钢。
2、SA387钢板的制造工艺：钢应为钢。
3、SA387钢板的热处理
3.1 除91级钢外，所有钢板均应热处理，热处理方法为退火、正火加回火，或者当采购方同意时，从奥氏体化温度采用鼓风或液体淬冷的方法加速冷却，随后进行回火。回火温度如下：
|
类别 |
温度，℉（℃） |
|
2,12,11 |
1150（620） |
|
22,22L,2L,21L,9 |
1250（675） |
|
5 |
1300（705） |
3.1.1 91级钢板应在1900~1975℉（1040~1080℃）正火并在不低于1350~1470℉（730~800℃）下回火。
3.2 级别5、9、21、21L、22、22L和91的订货钢板，当未指明按3.1条的要求热处理时，则应以消除应力处理或退火状态交货。
3.3 未指明按3.1条的要求热处理的订货钢板，如需采购热处理时，应有采购方按3.1条和所适用的表2或表3的要求进行。
4、化学成分
表1 化学成分要求
|
元素 |
成分，% |
||||||||||
|
2级 |
12级 |
11级 |
22级 |
22L级 |
21级 |
21L级 |
5级 |
9级 |
91级 |
||
|
C |
熔炼分析 |
0.05~0.21 |
0.05~0.17 |
0.05~0.17 |
0.05~0.15① |
≤0.10 |
0.05~0.15① |
≤0.10 |
≤0.15 |
≤0.15 |
0.08~0.12 |
|
Mn |
熔炼分析 |
0.55~0.80 |
0.40~0.65 |
0.40~0.65 |
0.30~0.60 |
0.30~0.60 |
0.30~0.60 |
0.30~0.60 |
0.30~0.60 |
0.30~0.60 |
0.30~0.60 |
|
P,≤ |
熔炼分析 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.025 |
0.020 |
|
S,≤ |
熔炼分析 |
0.035 |
0.035 |
0.035 |
0.035 |
0.035 |
0.035 |
0.035 |
0.030 |
0.030 |
0.010 |
|
Si |
熔炼分析 |
0.15~0.40 |
0.15~0.40 |
0.50~0.80 |
≤0.50 |
≤0.50 |
≤0.50 |
≤0.50 |
≤0.50 |
≤1.00 |
0.20~0.50 |
|
Cr |
熔炼分析 |
0.50~0.80 |
0.80~1.15 |
1.00~1.50 |
2.00~2.50 |
2.00~2.50 |
2.75~3.25 |
2.75~3.25 |
4.00~6.00 |
8.00~10.00 |
8.00~9.50 |
|
Mo |
熔炼分析 |
0.45~0.60 |
0.45~0.60 |
0.45~0.65 |
0.90~1.10 |
0.90~1.10 |
0.90~1.10 |
0.90~1.10 |
0.45~0.65 |
0.90~1.10 |
0.85~1.05 |
|
Ni |
熔炼分析 |
... |
... |
... |
... |
... |
... |
... |
... |
... |
0.40 |
|
V |
熔炼分析 |
... |
... |
... |
... |
... |
... |
... |
... |
≤0.04 |
0.18~0.25 |
|
Nb |
熔炼分析 |
... |
... |
... |
... |
... |
... |
... |
... |
... |
0.06~0.10 |
|
B |
熔炼分析 |
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
|
N |
熔炼分析 |
... |
... |
... |
... |
... |
... |
... |
... |
... |
0.030~0.070 |
|
Al |
熔炼分析 |
... |
... |
... |
... |
... |
... |
... |
... |
... |
0.02 |
|
Ti |
熔炼分析 |
... |
... |
... |
... |
... |
... |
... |
... |
... |
0.01 |
|
Zr |
熔炼分析 |
... |
... |
... |
... |
... |
... |
... |
... |
... |
0.01 |
①厚度大于5in.（125mm）钢板的成品分析碳含量应不大于0.17%。
5、SA387金相组织
奥氏体晶粒度--级别为2的钢板应具有粗的奥氏体晶粒度。
6、SA387力学性能
表2 类钢板的拉伸性能
|
项目 |
2和12级 |
11级 |
22、21、5、9、21L、22L级 |
|
抗拉强度，ksi（MPa） |
55~80（380~550） |
60~85（415~585） |
60~85（415~585） |
|
屈服强度，ksi（MPa） |
≥33（230） |
≥35（240） |
≥30（205） |
|
伸长率（标距8in.或200mm），%① |
≥18 |
≥19 |
... |
|
伸长率（标距2in.或50mm），%① |
≥22 |
≥22 |
≥18 |
|
断面收缩率，% |
... |
... |
≥45②/≥40③ |
①伸长率的调整见A20/A20M标准。
②用圆试样测定。
③用扁平试样测定。
表3 类钢板的拉伸性能①
|
项目 |
2级 |
11级 |
12级 |
22、21、5、9级 |
91级 |
|
抗拉强度,ksi(MPa) |
70~90（485~620） |
75~100（515~690） |
65~85（450~585） |
75~100（515~690） |
85~110（585~760） |
|
屈服强度(0.2%残余变形),ksi(MPa) |
≥45（310） |
≥45（310） |
≥40（275） |
≥45（310） |
≥60（415） |
|
伸长率②（标距8in.或200mm），%① |
≥18 |
≥18 |
≥19 |
... |
... |
|
伸长率②（标距2in.或50mm），%① |
≥22 |
≥22 |
≥22 |
≥18 |
≥18 |
|
断面收缩率，% |
... |
... |
|
≥45②/≥40③ |
... |
①不适用于退火钢板
②伸长率的调整见A20/A20M标准。
③用圆试样测定。
④用扁平试样测定。
